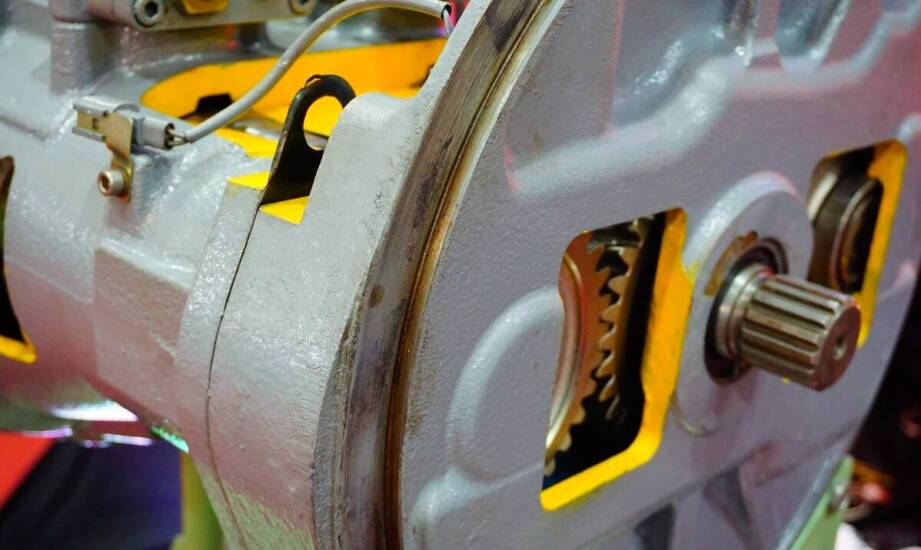

Wymagania obudów pomp i przekładni, które powinien uwzględnić producent odlewu żeliwnego

W obudowach pomp i przekładni pracujących pod stałym obciążeniem każda mikroskopijna wada strukturalna ma daleko idące konsekwencje. Nierównomierne skurcze materiału lub ukryta porowatość prowadzą do podwyższonego hałasu, nieszczelności układu oraz przyspieszonego zużycia całego zespołu mechanicznego. Nawet najdrobniejsze defekty powierzchniowe potrafią przenosić niepożądane drgania na sąsiednie elementy konstrukcyjne. Takie zjawisko drastycznie skraca żywotność pracującej maszyny i generuje wysokie koszty serwisowe. Przygotowanie elementów dla przemysłu wymaga uwzględnienia specyfiki środowiska pracy już na etapie wstępnego projektowania układu wlewowego i samej formy. Tylko ścisła kontrola geometrii zapobiega późniejszym awariom przy ruchu ciągłym.

Cechy konstrukcyjne sprzyjające zastosowaniu żeliwa szarego

Masywna konstrukcja obudowy układów napędowych oraz grubość ścian przekraczająca 5 milimetrów sprawia, że zastosowanie żeliwa szarego jest optymalnym rozwiązaniem technologicznym. Stop ten zachowuje stabilność, gdy projekt wymaga stworzenia ciężkiej bazy dla wirujących komponentów. Zgodnie z normą PN-EN 1561 najczęściej stosuje się klasy materiału od EN-GJL-200 do EN-GJL-350. Ich główną zaletą jest bardzo niski skurcz odlewniczy, który oscyluje wokół zaledwie jednego procenta. Taka wartość zapewnia wysoką stabilność wymiarową podczas stygnięcia formy, co jest kluczowe dla zachowania tolerancji na stykach obudowy.

Struktura tego stopu zawiera grafit płatkowy, który nadaje mu specyficzne właściwości fizyczne. Obecność węgla w tej postaci umożliwia doskonałe tłumienie drgań mechanicznych, deklasując pod tym względem stal oraz stopy sferoidalne. Właściwość ta ma fundamentalne znaczenie dla elementów narażonych na ciągłe wibracje, takich jak przekładnie redukcyjne. Dobra lejność stopu ułatwia swobodne wypełnianie skomplikowanych wnęk w formach piaskowych. Równocześnie wysoka obrabialność materiału przyspiesza późniejsze frezowanie i planowanie powierzchni kontaktowych.

Dobór technologii do wymagań szczelności i sztywności

Wymagania stawiane pompom wysokociśnieniowym kładą nacisk na całkowitą szczelność materiału. W ekstremalnych warunkach mniejsza porowatość żeliwa sferoidalnego bywa czynnikiem decydującym o wyborze surowca. Jednak w przypadku klasycznych obudów przekładni to właśnie żeliwo szare pozostaje materiałem dominującym. Znaczna masa własna skutecznie pochłania rezonans pracujących kół zębatych, a wysoka sztywność konstrukcji chroni przed odkształceniami. Proces odlewania w piasku owocuje produkcją detali o wadze od 0,1 do 300 kilogramów, przy maksymalnych wymiarach sięgających 1200 milimetrów. Zapewnia to zachowanie odpowiedniej chropowatości powierzchni na poziomie Ra 12,5 μm.

Spółka Fonder Polska to odlewnia, która opierała swoją produkcję w Ogrodzieńcu na rodzinnych tradycjach sięgających 1949 roku, skupiając się na dostarczaniu obudów z żeliwa szarego dla przemysłu maszynowego. Profil działalności przedsiębiorstwa obejmował również usługi dodatkowe, w tym szlifowanie gotowych elementów. Gdy zlecana jest zaawansowana obudowa maszyny, odpowiedzialny za odlewy żeliwne producent musi precyzyjnie ustalić naddatki technologiczne pod kątem dalszej obróbki mechanicznej.

Sygnały świadczące o jakości procesu to przede wszystkim wysoka powtarzalność geometryczna kolejnych partii. Brak wad wewnętrznych potwierdzony badaniami ultradźwiękowymi lub rentgenowskimi gwarantuje bezpieczeństwo eksploatacji urządzenia. Właściwie zaplanowany naddatek obróbczy chroni narzędzia skrawające przed uszkodzeniem i ułatwia dokładne spasowanie zespołu.

Komunikacja dotycząca docelowych warunków pracy detalu odgrywa kluczową rolę w cyklu produkcyjnym. Dokładne określenie ciśnienia roboczego, temperatury środowiska oraz potencjalnych obciążeń dynamicznych pomaga ustalić bezpieczne parametry wylania i chłodzenia. Taka wymiana informacji jest niezbędna przy realizowaniu krótkich serii lub prototypowych detali jednostkowych. Elastyczność formowania w masach piaskowych ułatwia wprowadzanie szybkich korekt do projektu. Ostatecznie o niezawodności maszyny decyduje pełna zgodność geometrii z parametrami procesu odlewniczego. Sam wybór odpowiedniego gatunku stopu stanowi jedynie punkt wyjścia do stworzenia trwałej obudowy.
