Kiedy sondowanie CPT pokazuje warstwy gruntu wyraźnie, a kiedy potrzebuje uzupełnienia

Rozpoznanie warunków gruntowych determinuje bezpieczeństwo oraz koszty posadowienia każdego obiektu budowlanego. Inwestorzy i projektanci systematycznie szukają metod minimalizujących ryzyko niespodzianek na etapie prac ziemnych. Klasyczne wiercenia punktowe dostarczają cennych próbek, ale z definicji pozostawiają luki informacyjne między wykonanymi otworami. W odpowiedzi na ten inżynieryjny problem powszechnie stosuje się nowoczesne techniki wciskania urządzeń pomiarowych. Metoda statyczna dostarcza bardzo szczegółowego profilu parametrów podłoża, co znacząco ułatwia identyfikację poszczególnych warstw geologicznych. W praktyce wykonawczej sam wykres maszyny nie zawsze wystarcza do podjęcia ostatecznej decyzji architektonicznej. Wynik pomiaru wymaga rzetelnej interpretacji, a w specyficznych warunkach musi zostać poparty klasycznymi odwiertami.

Jak działa wciskanie stożka i dlaczego profil pozostaje ciągły

Technologia opiera się na precyzyjnym pomiarze mechanicznych oporów gruntu w czasie rzeczywistym. Procedura polega na płynnym wciskaniu stożka penetrometru w grunt z prędkością dwóch centymetrów na sekundę. Umieszczone w głowicy miniaturowe czujniki nieustannie rejestrują opór pod podstawą stożka oraz tarcie na bocznej tulei. Dodatkowo w zaawansowanym wariancie piezokone system mierzy ciśnienie porowe wody gruntowej, co ma niebagatelne znaczenie na terenach podmokłych. Rejestrator zapisuje parametry co kilkanaście milimetrów głębokości, generując bardzo precyzyjny wykres zmian ośrodka.

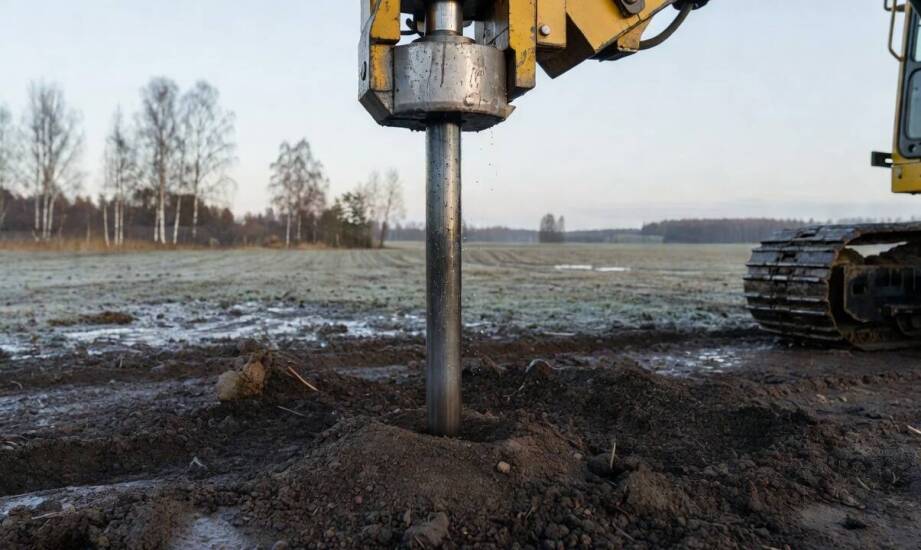

Głównym urządzeniem wykorzystywanym na placu budowy jest sonda CPT. Badanie statyczne nie wymaga wydobywania urobku na powierzchnię. Operator maszyny obserwuje przyrost oporów bezpośrednio na monitorze komputera. Znormalizowana procedura, ściśle opisana w normie PN-EN ISO 22476-1, gwarantuje wysoką powtarzalność wyników niezależnie od lokalizacji czy pory roku. Stosunek tarcia na tulei do oporu na stożku pozwala geologom sprawnie identyfikować rodzaj przewiercanego gruntu. Brak jakichkolwiek przerw w profilowaniu ułatwia wychwycenie cienkich przewarstwień słabych osadów, które często zostają pominięte podczas tradycyjnego wiercenia rdzeniowego.

Metoda statyczna wykazuje ogromną przydatność w szybkiej ocenie jednorodnych warstw litologicznych. Pozwala na bezpośrednie wyznaczanie stopnia zagęszczenia sypkich piasków oraz stopnia plastyczności spoistych iłów. Dzięki natychmiastowej dostępności danych analitycznych projektanci mogą wstępnie oszacować nośność podłoża jeszcze przed opuszczeniem placu budowy przez ekipę terenową.

Kiedy specyfika polodowcowa wymusza uzupełnienie pomiarów

Skuteczność penetrometru silnie zależy od regionalnej budowy geologicznej. Tereny północno-wschodniej Polski charakteryzują się skomplikowanym i niezwykle zmiennym układem osadów plejstoceńskich. W gruntach ukształtowanych historycznie przez postępujący lądolód pomiary napotykają na naturalne bariery fizyczne. Metoda doskonale sprawdza się w rejonach występowania jednorodnych piasków rzecznych, drobnych piasków wodnolodowcowych oraz w dawnych zastoiskach wypełnionych miękkoplastycznymi iłami.

Poważny problem technologiczny pojawia się w przypadku charakterystycznych dla regionu twardych glin zwałowych. Są to utwory geologiczne o bardzo dużej niejednorodności, często zawierające nieprzewidywalne domieszki frakcji żwirowej, kamieni oraz masywnych głazów narzutowych. Delikatny sprzęt pomiarowy błyskawicznie traci precyzję podczas twardej kolizji z przeszkodą skalną. Nagły, skokowy wzrost oporu na stożku zniekształca odczyty wykresu, a siłowe forsowanie wciskania grozi wygięciem żerdzi lub całkowitym zniszczeniem głowicy. W takich warunkach operator maszyny zmuszony jest natychmiast przerwać test statyczny.

Bardzo zwarte warstwy przesuszonej gliny lub skrajnie zagęszczonego żwiru na znacznych głębokościach również generują trudności. Nawet ciężki, wielotonowy sprzęt balastowy często nie dysponuje wystarczającą siłą docisku, by pokonać opór takiego ośrodka. W skrajnych sytuacjach wynik pojedynczego pomiaru staje się niekompletny i nie daje gwarancji pełnego obrazu geologicznego pod przyszłą budowlą. Konieczne staje się wsparcie aparatury statycznej klasyczną wiertnicą, która mechanicznie przebije krytyczną strefę. Pracownia GEOXX na co dzień zajmuje się analizą tak zróżnicowanego podłoża, odpowiednio modyfikując techniki rozpoznania terenowego.

Rola kompleksowego podejścia do dokumentacji podłoża

Poleganie wyłącznie na jednym rodzaju badań terenowych zawsze niesie ze sobą określone ryzyko projektowe. Ciągły profil parametrów fizycznych świetnie obrazuje orientacyjny układ warstw geologicznych i bezbłędnie wskazuje strefy ewentualnych osłabień wytrzymałościowych gruntu. Brak fizycznie wydobytego urobku sprawia jednak, że ostateczna i niepodważalna weryfikacja rodzaju litologicznego osadów często wymaga bezpośredniego nawiercenia potwierdzającego.

Połączenie danych statycznych z tradycyjnymi otworami wiertniczymi pozwala uzyskać najwyższy poziom rzetelności informacji inżynierskiej. Mechaniczne wiercenia jednoznacznie weryfikują makroskopowy typ gruntu i dają specjalistom możliwość pobrania nienaruszonych próbek do docelowych analiz laboratoryjnych. Geolog dysponujący takim usystematyzowanym kompletem informacji potrafi z pełną odpowiedzialnością zdefiniować faktyczne parametry posadowienia budynku. Wieloaspektowa interpretacja wyników bezpośrednio minimalizuje prawdopodobieństwo wystąpienia nieprzewidzianych zjawisk geotechnicznych podczas wykopów fundamentowych i podnosi bezpieczeństwo realizowanej inwestycji.
