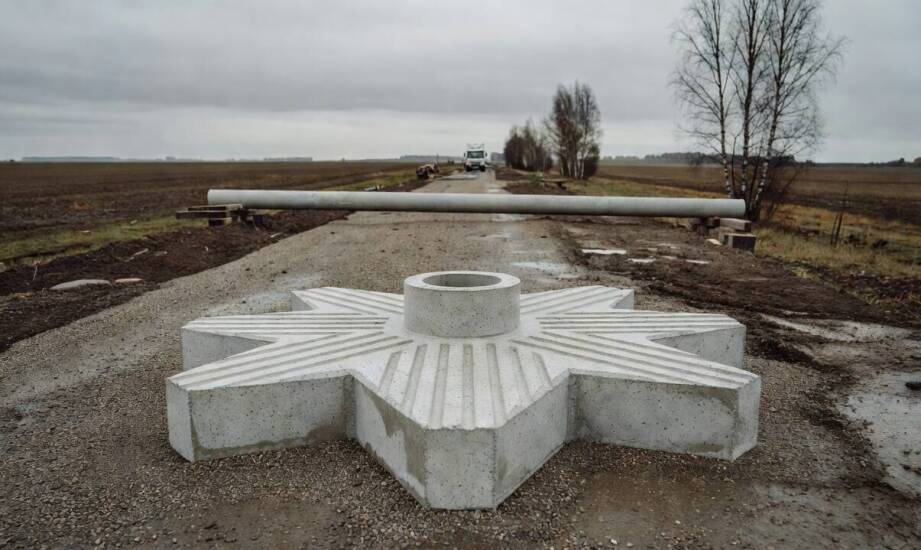

Jakie dane projektowe decydują o doborze gwiazdobloku dla linii napowietrznej

Projektant linii napowietrznej rozpoczynający pracę dysponuje często jedynie wstępnym schematem słupa oraz ogólnymi informacjami o warunkach gruntowych. W takiej sytuacji musi precyzyjnie ustalić pełny zakres danych potrzebnych do doboru właściwego elementu ustojowego. Każdy prefabrykowany fundament betonowy wymaga ścisłego dopasowania parametrów do obciążeń mechanicznych oraz specyfiki podłoża występującego w terenie. Tylko takie analityczne podejście zapewnia długoterminową stateczność całej konstrukcji wsporczej, niezależnie od warunków atmosferycznych. Próba doboru elementów na podstawie niepełnej dokumentacji drastycznie zwiększa ryzyko błędów na etapie wykonawczym i stwarza zagrożenie dla bezpieczeństwa budowanej sieci.

Dane projektowe do doboru ustojenia

Podpora w postaci słupa kratowego lub żerdzi betonowej wymaga podania dokładnego typu, wysokości całkowitej, materiału konstrukcyjnego oraz precyzyjnego sposobu zamocowania do fundamentu. Obciążenia działające na taki układ obejmują przede wszystkim zmienne siły od wiatru, ciężar szadzi i oblodzenia, napięcia przewodów oraz momenty zginające przenoszone bezpośrednio na podstawę. Kompletny zestaw tych wartości pozwala inżynierom obliczyć wymagane wymiary i docelową nośność fundamentu prefabrykowanego. Brak któregokolwiek z wymienionych parametrów uniemożliwia rzetelne sprawdzenie stateczności i może skutkować zastosowaniem zbyt słabego elementu.

W gruntach słabonośnych, podmokłych lub organicznych dobór rozwiązań opiera się na szczegółowej opinii geotechnicznej. Dokument ten określa przydatność podłoża oraz docelową kategorię posadowienia. Warunki geologiczne bezpośrednio wpływają na sens zastosowania konkretnego wariantu prefabrykatu w danej lokalizacji. Wysoki poziom wód gruntowych oraz potencjalna agresywność chemiczna środowiska wymuszają niekiedy modyfikację głębokości montażu, a czasem wykorzystanie dodatkowych powłok ochronnych na betonie. W inżynierii linii elektroenergetycznych odpowiednio dobrany gwiazdoblok skutecznie stabilizuje słup, jednak jego użycie musi bezwzględnie wynikać z obliczeń statycznych prowadzonych zgodnie z normą Eurokod 7. Sposób posadowienia determinuje pełną kompatybilność z wybranym modelem elementu betonowego, niezależnie od wyboru wariantu bezpośredniego na płytkiej warstwie nośnej czy oparcia na palach.

Karta produktu a rzeczywiste parametry

Katalog branżowy elementów betonowych podaje zazwyczaj wymiary zewnętrzne, masę własną, nośność obliczeniową oraz zalecane zastosowanie przy budowie linii napowietrznych średniego i wysokiego napięcia. Twarde dane techniczne z karty katalogowej wskazują na dopuszczalne obciążenia graniczne oraz kompatybilność z określonymi typami podpór, takimi jak nowoczesne żerdzie wirowane lub tradycyjne żerdzie sprężane. Projektant weryfikuje te informacje przez pryzmat ograniczeń wynikających z konkretnej kategorii gruntu występującego na trasie linii. Według standardów inżynieryjnych górny element prefabrykowany fundamentu słupa umieszcza się często na głębokości wynoszącej około jednej trzeciej całkowitego zagłębienia. Taka specyfika wymusza bardzo dokładną analizę rysunków zestawieniowych.

Aby uniknąć groźnej w skutkach nadinterpretacji, dokumentację projektową dzieli się na parametry poparte badaniami laboratoryjnymi i ogólne opisy o charakterze marketingowym. Wartości nośności, przekroje zbrojenia i rygorystyczne wytyczne montażowe mają bezpośrednie przełożenie na fizyczną stabilność linii napowietrznej. Sformułowania o uniwersalności zastosowania czy ponadprzeciętnej trwałości bez podania konkretnych klas ekspozycji betonu nie wystarczają do akceptacji technicznej przez nadzór budowlany. Zakład Leśniewski z pomorskich Różyn produkuje specjalistyczne fundamenty prefabrykowane dla sektora elektroenergetycznego, opierając się na wieloletnim doświadczeniu oraz wytycznych wykonawców sieci. Elementy ustojowe przeznaczone do rozbudowy infrastruktury energetycznej powstają na zmodernizowanych liniach produkcyjnych, co ułatwia utrzymanie rygorystycznego reżimu technologicznego wymaganego przez inwestorów branżowych.

Trafny dobór elementu ustojowego zaczyna się od rzetelnego skompletowania pełnych danych projektowych, obejmujących dokładną charakterystykę podpory, sumę działających obciążeń i parametry geotechniczne terenu. Sama nazwa wybranego prefabrykatu nie zastępuje wnikliwej analizy technicznej i nie gwarantuje prawidłowego posadowienia słupa linii napowietrznej. Dokumentacja wykonawcza wymaga bezwzględnie twardych dowodów z obliczeń inżynierskich. Dopiero one ostatecznie potwierdzają bezpieczeństwo i bezawaryjność eksploatacji sieci elektroenergetycznej w docelowych warunkach środowiskowych.
