Dlaczego jakość odlewu aluminiowego zaczyna się na etapie projektu formy ciśnieniowej

Ten sam stop, na przykład popularny AlSi9Cu3, może posłużyć do wykonania detalu o wysokiej wytrzymałości mechanicznej albo wyrobu pełnego ukrytych wad strukturalnych. Różnica nie wynika z samego materiału, lecz z faktu, że forma ciśnieniowa oraz parametry procesu odlewniczego często nie są optymalnie dopasowane. Źle sprofilowane ciśnienie wtrysku, sięgające od 10 do 150 MPa, w połączeniu z niewłaściwym rozkładem temperatur, prowadzi do powstawania porowatości gazowej lub odchyłek wymiarowych rzędu 0,5 milimetra. Ostateczny kształt i parametry fizyczne wyrobu kształtują się na długo przed pierwszym wtryskiem ciekłego metalu, dlatego cały proces technologiczny musi opierać się na precyzyjnych założeniach inżynieryjnych.

Wpływ decyzji projektowych na powtarzalność i geometrię odlewu

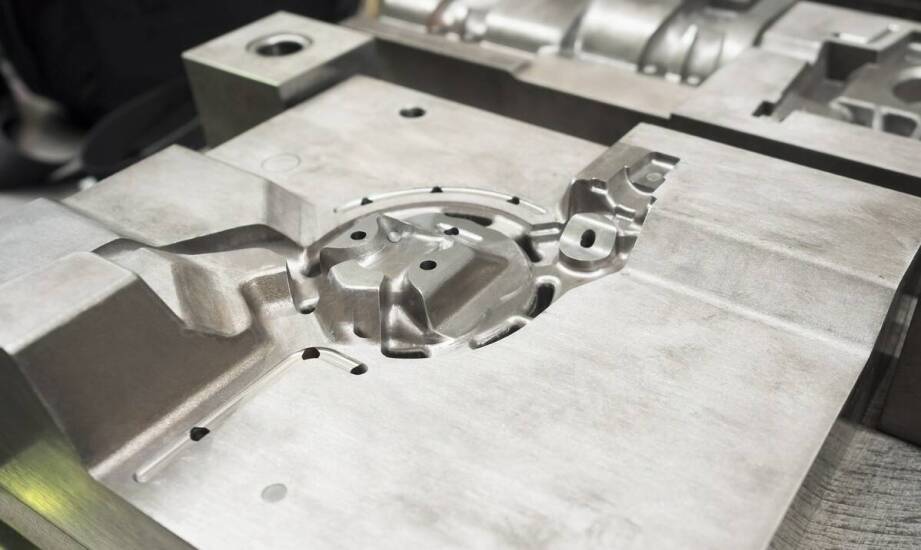

Architektura narzędzia bezpośrednio determinuje to, jak zachowają się Odlewy z aluminium podczas krzepnięcia i stygnięcia. Prawidłowo skonstruowana wnęka formująca minimalizuje odkształcenia materiału, co pozwala utrzymać tolerancje wymiarowe na poziomie poniżej 0,2 milimetra. Ścisłe spasowanie elementów zapobiega powstawaniu nadmiernych wypływek, natomiast zastosowanie odpowiednich promieni zaokrągleń w narożnikach redukuje koncentrację naprężeń w stygnącym detalu. Podczas wtrysku materiał napotyka znaczne opory, dlatego geometria kanałów zasilających wymaga dokładnych obliczeń hydrodynamicznych. Układ wlewowy i precyzyjna lokalizacja punktu wtrysku gwarantują równomierne wypełnienie objętości bez pustek powietrznych, a odpowiedni kąt nachylenia przewężki zapobiega przedwczesnemu krzepnięciu surowca.

Równie istotnym aspektem jest termika całego układu. Konstrukcja kanałów chłodzących musi zapewniać stabilny odbiór ciepła, aby zniwelować drastyczne różnice temperatur w bloku stalowym nagrzewanym do poziomu 150-250°C. Niewydolne chłodzenie prowadzi do zamykania pęcherzyków gazu w stygnącym stopie, co skutkuje niepożądaną porowatością struktury wewnętrznej. Jednocześnie projektant musi zaplanować system ewakuacji powietrza z matrycy, ponieważ uwięzione gazy niszczą spójność wyrobu. Skuteczne odpowietrzenie formy eliminuje ryzyko powstawania wad powierzchniowych na linii podziału, a specjalnie frezowane szczeliny i wkładki odpowietrzające pozwalają gazom swobodnie opuścić obszar roboczy, chroniąc zewnętrzną powłokę elementu.

Obróbka mechaniczna i weryfikacja parametrów w cyklu produkcyjnym

Nawet najbardziej precyzyjnie wykonane komponenty z metali lekkich często wymagają dodatkowych operacji wykończeniowych, aby spełnić rygorystyczne wymagania montażowe. Obróbka CNC staje się niezbędna przy tworzeniu gwintów i otworów o wąskiej klasie tolerancji IT6-IT8, których nie da się uzyskać w samym procesie wtrysku. Wiercenie i gwintowanie, realizowane na zaawansowanych centrach frezarskich, pozwala usunąć technologiczne naddatki oraz skompensować naturalny skurcz stopu, wynoszący zazwyczaj od 0,5 do 1,5 procent. Centra obróbcze wyposażone w wieloosiowe głowice realizują te zadania z jednego zamocowania, co drastycznie ogranicza błędy pozycjonowania detalu. Precyzyjne frezowanie nadaje powierzchniom docelową gładkość i przygotowuje detal do montażu w większym podzespole.

Zarządzanie tak wieloetapowym procesem wymaga ścisłej integracji działań inżynieryjnych i wykonawczych. Pełna ścieżka realizacji obejmuje modelowanie bryłowe w systemach CAD, produkcję matryc z wykorzystaniem obróbki elektroerozyjnej i skrawania, sam proces odlewania metalu, a następnie wykańczanie i audyt techniczny. Narzędziownia Metalform funkcjonująca w miejscowości Lgota Górna koło Koziegłowa realizuje takie zadania kompleksowo, projektując formy ciśnieniowe i koordynując produkcję wyrobów aluminiowych aż po finalną certyfikację. Weryfikacja jakości detali opiera się na precyzyjnych pomiarach współrzędnościowych 3D, które potwierdzają stabilność wymiarową każdej wyprodukowanej partii. Ocenie podlega również struktura zewnętrzna według wytycznych normy EN 1559, a testy nieniszczące, takie jak badania rentgenowskie czy ultradźwiękowe, wykluczają obecność mikropęknięć ukrytych wewnątrz materiału.

Osiągnięcie powtarzalnych i wolnych od wad elementów z metali nieżelaznych wymaga holistycznego podejścia do inżynierii produkcji. Właściwości fizyczne wyrobu zależą od spójności pomiędzy koncepcją narzędzia a parametrami samego wtrysku. Ścisła kontrola na każdym etapie, od pierwszych szkiców CAD po defektoskopię gotowego detalu, pozwala uniknąć krytycznych błędów i przestojów maszyn. Rygorystyczne przestrzeganie reżimu technologicznego minimalizuje odrzuty poprodukcyjne, co bezpośrednio wpływa na optymalizację kosztów wytwarzania długich serii. Przemyślany układ chłodzenia, skuteczne odpowietrzenie i precyzyjna obróbka skrawaniem tworzą jeden nierozerwalny system, decydujący o rynkowym sukcesie całego projektu przemysłowego.
